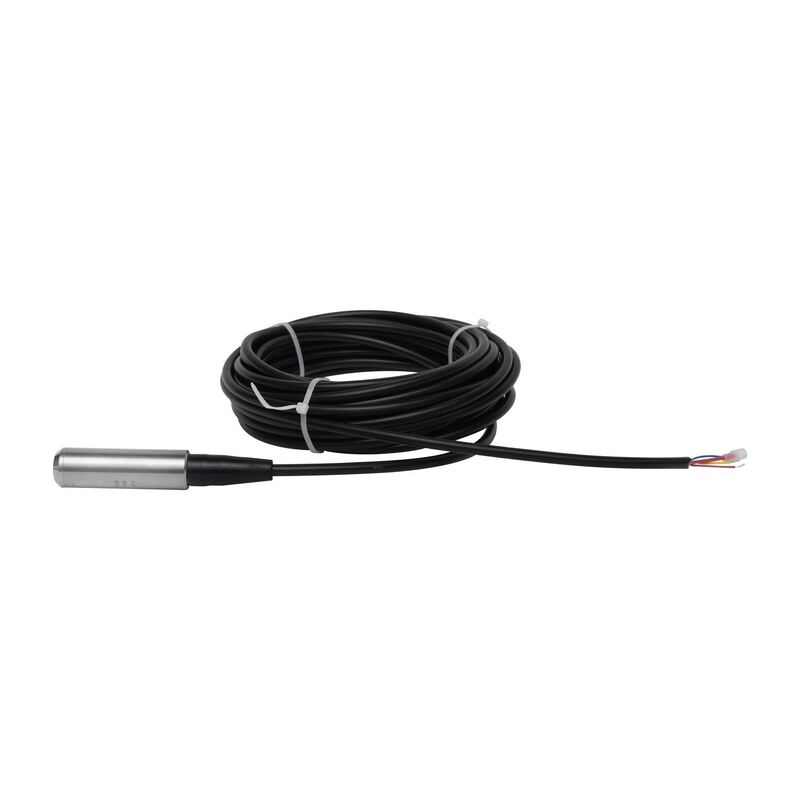

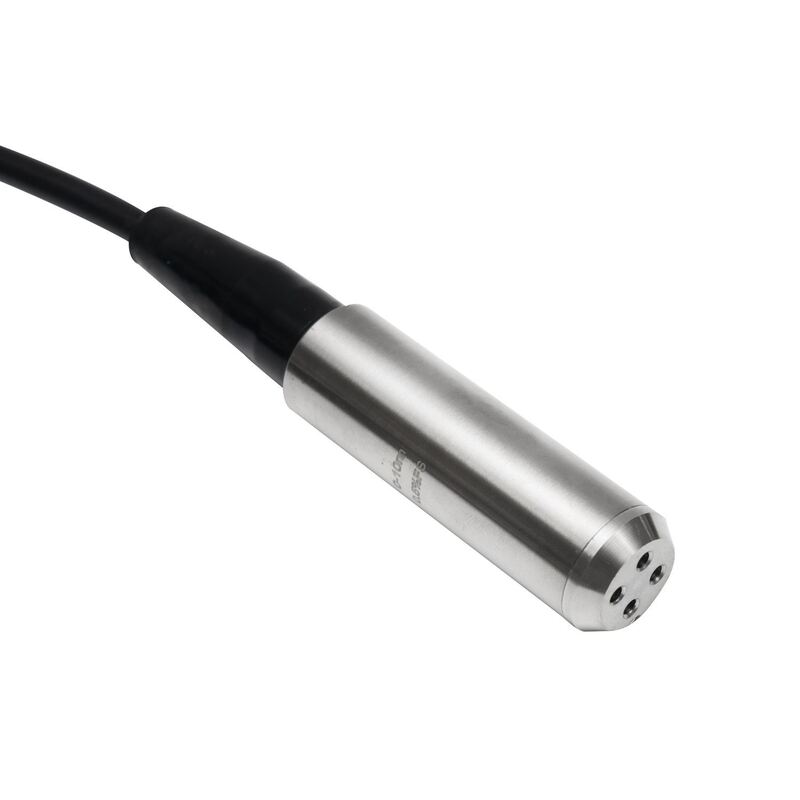

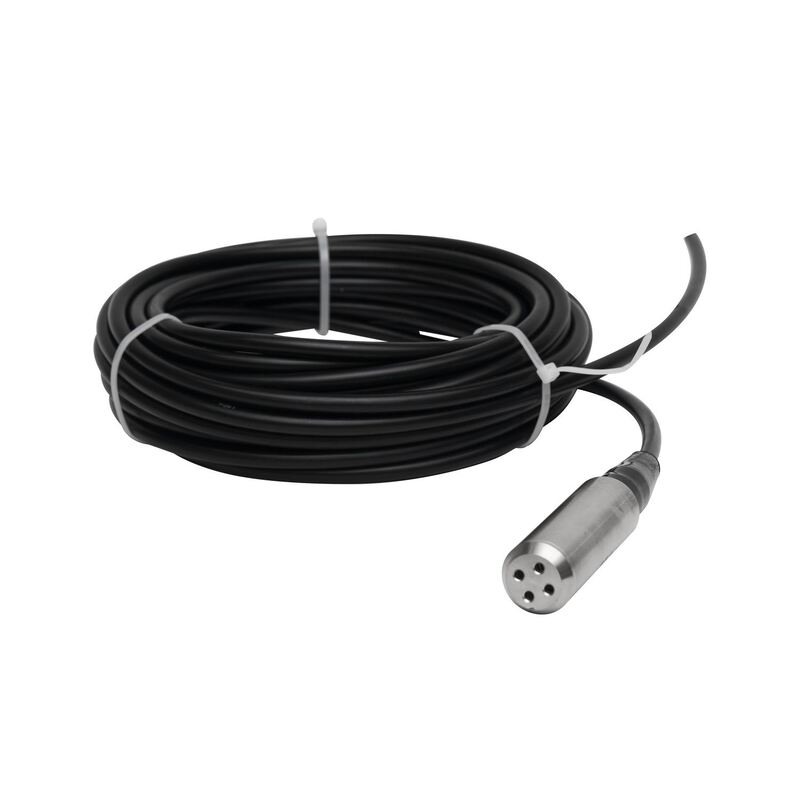

WNK ATEX Ασφαλής έκρηξης IP68 Υποβρύχιος διαβιβαστής επιπέδου RS485 Modbus για δεξαμενή γεωργικής άρδευσης σε βαθύ πηγάδι

WNK ATEX Πυροβόλο IP68 υποβρύχιο πομπό με RS485 Modbus

ΗWNK8010-ATEX-RS Αναμεταδότης επιπέδου ασφαλείας από έκρηξησυνδυάζει την πιστοποίηση εσωτερικής ασφάλειας ATEX με την ψηφιακή επικοινωνία RS485 Modbus RTU για δικτύωση πολλαπλών αισθητήρων σε επικίνδυνα γεωργικά και βιομηχανικά περιβάλλοντα.ATEX Ex ia IIC Τ4 ΓΑγια ατμόσφαιρες αερίων Ζώνης 0 και IP68 βυθισμένες σε βάθος 200 μέτρων, επιτρέπει έως και 32 αισθητήρες σε μία μονάδα RS485 bus, μειώνοντας δραματικά το κόστος καλωδίωσης για την παρακολούθηση άρδευσης πολλών πηγών, αγροκτήματα δεξαμενών,και διανεμημένα δίκτυα υπόγειων υδάτων όπου η προστασία από εκρήξεις είναι υποχρεωτική.

RS485 Modbus Πολυαισθητήρα Δίκτυο

• Μέχρι 32 αισθητήρες ανά λεωφορείο:Πολλαπλούς πομπούς WNK8010-ATEX-RS με αλυσίδα Daisy σε ένα μόνο καλώδιο RS485 στρεβλωμένου ζεύγους, που παρακολουθούν δεκάδες πηγάδια ή δεξαμενές από έναν ελεγκτή
• Πρωτόκολλο Modbus RTU:Τυποποιημένοι κωδικοί λειτουργίας Modbus 03/04 (επίπεδο ανάγνωσης, θερμοκρασία, διάγνωση) και 06/16 (διαμόρφωση εγγραφής) για απρόσκοπτη ολοκλήρωση PLC/SCADA
• Διαμορφώσιμες παραμέτρους:Ρυθμίσιμη διεύθυνση Modbus (1-247), ρυθμός baud (1200-115200bps), μορφή δεδομένων και αισθητήρας μηδέν / διάστημα μέσω εντολών Modbus
• Ψηφιακή ακρίβεια:Η άμεση ανάγνωση επιπέδου πλεύσης 32 bit σε μέτρα εξαλείφει την παράκαμψη αναλογικού σήματος, τα σφάλματα του κυκλώματος εδάφους και τον θόρυβο μετατροπής A/D
• Δύο επιλογές εξόδου:Ταυτόχρονη ψηφιακή έξοδος RS485 + αναλογική έξοδος 4-20mA για μικτά συστήματα με σύγχρονα και παλιά ελεγκτικά

Πιστοποιημένο ATEX για επικίνδυνη γεωργία

• Ζώνη 0 Αέριο (Ex ia IIC T4 Ga):Ασφαλές για συνεχώς εκρηκτικές ατμόσφαιρες, συμπεριλαμβανομένου του βιοαερίου από αναερόβια αποσύνθεση σε δεξαμενές άρδευσης, του μεθανίου στο υπόγειο νερό και των ατμών καυσίμου κοντά σε βενζινάδικες αντλίες
• Ζώνη 20 Σκόνη (Ex ia IIIC T135°C Da):Πιστοποιημένο για καύσιμες γεωργικές σκόνες, συμπεριλαμβανομένης της σκόνης σιτηρών, της σκόνης λιπασμάτων και των περιοχών ανάμειξης φυτοφαρμάκων
• Γαλβανική μόνωση:Η ενσωματωμένη απομόνωση σήματος RS485 εξαλείφει τους βρόχους εδάφους μεταξύ επικίνδυνων και ασφαλών περιοχών όταν πολλοί αισθητήρες μοιράζονται ένα κοινό λεωφορείο

Τεχνικές προδιαγραφές

Εφαρμογές

• Πεδία πολλαπλής άρδευσης πηγών:Παρακολούθηση των επιπέδων νερού σε δεκάδες γεωτρύπες άρδευσης ταυτόχρονα μέσω ενός ενιαίου δικτύου RS485 Modbus, επιτρέποντας τον κεντρικό έλεγχο της αντλίας και την κατανομή νερού
• Παρακολούθηση των αγροκτημάτων δεξαμενών:Σύνδεση έως 32 δεξαμενών αποθήκευσης (νερό, λιπάσματα, καύσιμα) σε ένα λεωφορείο με πιστοποιημένη ασφάλεια ATEX για χώρους αποθήκευσης ντίζελ και χημικών ουσιών
• Δίκτυα παρακολούθησης των υπόγειων υδάτων:Μακροπρόθεσμη ψηφιακή παρακολούθηση υδροφόρων υδάτων με καταγραφή δεδομένων με χρονική σφραγίδα, τηλεμετρία εξ αποστάσεως μέσω πύλης Modbus-to-4G
• Συστήματα άρδευσης με κανάλια:Διανεμημένη ανίχνευση επιπέδου κατά μήκος των δικτύων καναλιών με ακεραιότητα ψηφιακών δεδομένων σε μεγάλες διαδρομές καλωδίων (έως 1200 m σε 9600bps)
• Βιοαέριο και λύματα:Πιστοποιημένο ATEX για παρακολούθηση σε πηγάδια συλλογής βιοαερίου, δεξαμενές τροφοδοσίας αναερόβιας διάτρησης και λιμνοθάλασσες γεωργικών λυμάτων

Χάρτης μητρώου Modbus (περίληψη)

Ποιότητα και συμμόρφωση

• Πιστοποιητικό εξέτασης τύπου ATEX από κοινοποιημένο οργανισμό της ΕΕ
• ISO 9001:2015 κατασκευή με πλήρη ιχνηλασιμότητα υλικού
• 100% αντιστάθμιση θερμοκρασίας και ατομική βαθμονόμηση
• Δοκιμή εμπρησμού 48 ωρών με επαλήθευση επικοινωνίας Modbus
• Περιλαμβάνεται πλήρες εγχειρίδιο πρωτοκόλλου Modbus και χάρτης μητρώου
• Εγγύηση 12 μηνών για ζημιές που δεν οφείλονται στον άνθρωπο

Γενικές ερωτήσεις

Ε: Πόσους αισθητήρες μπορώ να συνδέσω σε ένα δίκτυο RS485;
Α: Μέχρι 32 αισθητήρες WNK8010-TT ATEX-RS ανά τμήμα RS485 χωρίς επαναλήπτη.

Ε: Πρέπει το RS485 να περάσει και από ένα φράγμα ATEX;
Α: Ναι. Οι γραμμές επικοινωνίας RS485 πρέπει να διέρχονται από πιστοποιημένο φράγμα ATEX IS σχεδιασμένο για σήματα RS485.Συνιστούμε τα μοντέλα φραγμού που διατηρούν την ακεραιότητα του διαφορικού σήματος RS485 για αξιόπιστη επικοινωνία Modbus.

Ε: Μπορώ να το προσαρμόσω σε ένα υπάρχον σύστημα 4-20mA;
Α: Ναι. Το WNK8010-ATEX-RS μπορεί να παραγγελθεί με ταυτόχρονη έξοδο RS485 + 4-20mA, επιτρέποντάς σας να προσθέσετε ψηφιακή παρακολούθηση Modbus διατηρώντας την συμβατότητα με υπάρχοντες ελεγκτές 4-20mA.

Ε: Ποια είναι η μέγιστη απόσταση καλωδίου για το RS485 Modbus;
Α: Μέχρι 1200 μέτρα σε 9600 baud με κατάλληλο καλώδιο με προστασία στρεβλωμένου ζεύγους.

Ε: Ποια είναι η ελάχιστη ποσότητα παραγγελίας;
Α: Δεχόμαστε παραγγελίες από 1 κομμάτι για αξιολόγηση και δοκιμές πρωτοκόλλου.
